金相显微镜硬度测试到底怎么做？掌握这些步骤与判读技巧

做过材料检测的人都知道，硬度测试看起来就是“打一个点、量一个角”，但真正上手之后，不少人在显微压痕测量和结果判读上反复栽跟头。压痕找不准、边界判不清、数据波动大，最后只能靠经验硬扛。今天就结合实际操作，把金相显微镜硬度测试的关键步骤和判读方法拆开讲清楚。

一、制样质量决定了硬度数据上限

硬度测试的第一步不是打硬度，而是制样。样品表面状态直接影响压痕成像质量和测量精度。

以常见的维氏硬度测试为例，压痕对角线长度通常在几十微米到几百微米之间。如果样品表面粗糙度过高、存在氧化层或机械损伤层，压痕边缘会出现锯齿状或模糊不清，测量误差可能达到5%以上。根据GB/T 4340.1的规定，试样表面应平坦光滑，试验面粗糙度Ra一般不大于0.4μm，对于小载荷试验，建议Ra不大于0.1μm。

实操建议：

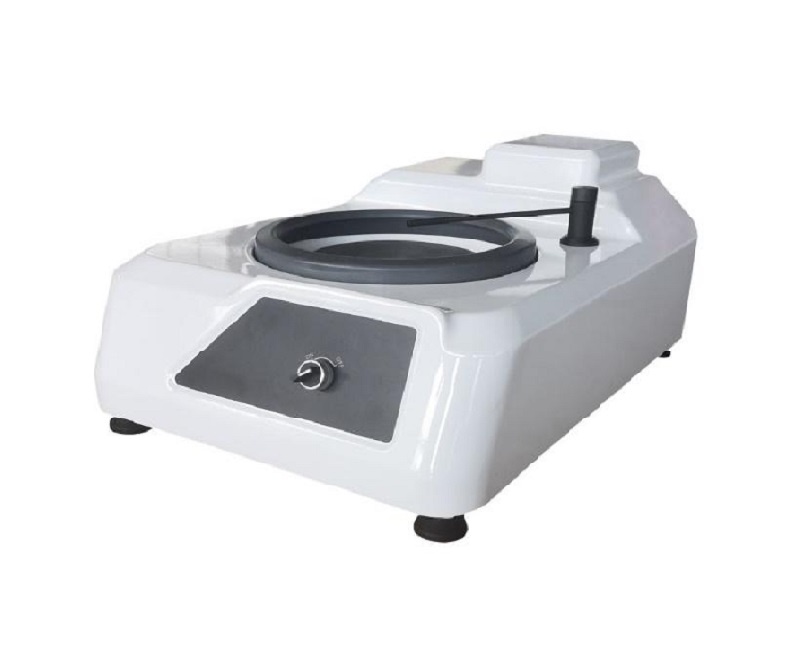

样品切割后先做镶嵌，再依次用180#、400#、800#、1200#、2000#砂纸研磨，每道砂纸研磨方向旋转90°，确保上一道划痕完全去除。最后用2.5μm或1μm金刚石抛光膏抛光至镜面。对于铝合金、铜合金等软材料，抛光压力要轻，时间不宜过长，否则容易产生表面塑性变形层，造成硬度值偏高。

有个容易被忽略的细节：抛光后如果样品表面有残留抛光剂或水渍，压痕测量时会被误认为是压痕边缘的一部分。抛光完成后用无水乙醇冲洗并冷风吹干，再进行硬度测试。

二、加载参数选择不能只凭经验

硬度测试的加载力选择直接决定压痕尺寸和测量稳定性。载荷太小，压痕尺寸接近显微镜分辨极限，测量误差急剧上升；载荷太大，样品可能开裂或压痕超出视场范围。

以显微维氏硬度为例，常用试验力从0.098N到9.8N不等。对于厚度小于0.5mm的涂层或渗层样品，试验力应控制在0.49N以下，压痕深度一般不超过涂层厚度的十分之一。对于常规钢铁材料，1.96N或4.9N的试验力较为常用，压痕对角线长度一般在40-80μm之间，显微镜下测量更为从容。

实操建议：

在正式测试前，先做一个预打点。观察压痕是否完整、边界是否锐利、尺寸是否在视野中央区域的30%-70%范围内。如果压痕过小，适当增大载荷；如果压痕周围出现裂纹或样品边缘变形，降低载荷重新测试。对于未知样品，可以从较低载荷开始，逐步调整。

另外，加载速度也会影响测试结果。维氏硬度标准要求压头接触样品后的加载时间控制在2-8秒，保持时间10-15秒。加载过快会引入动态冲击效应，导致压痕偏大、硬度值偏低。

三、显微测量：找准压痕才是硬功夫

硬度测试的核心环节是在显微镜下测量压痕对角线长度。这一步看似简单，但实际测量误差远超多数人的预想。

按照GB/T 4340.1的规定，两条对角线长度差不应超过对角线平均值的5%。如果差异超过这一范围，说明样品表面倾斜或材料各向异性明显，该测试点应作废重打。

实操建议：

先用低倍物镜快速定位压痕位置，将压痕移至视野中央，再切换到高倍物镜进行精确测量。测量时要把压痕四个顶点对得足够清楚，避免眩光干扰。对于边缘有轻微塌陷或凸起的压痕，应以压痕尖端延伸线的交点作为顶点，而不是以明暗交界处为准。

这里要特别说一下数码显微镜在硬度测量中的实际价值。传统的目镜测量依赖操作者的视觉判断，不同人员之间容易出现3%-5%的测量偏差。使用数码成像后，压痕图像可以放大显示、调节对比度和亮度，测量重复性明显改善。

以DSX1000数码显微镜为例，其远心光学系统在20-7000X放大范围内保持一致的测量准确度，压痕边缘在明场和暗场切换时可以更清晰地呈现。特别是对于经过抛光的高反光金属样品，暗场模式能有效压掉镜面反射造成的眩光，让压痕顶点更容易辨认。操作上只需要放上样品，对焦后即可完成测量，不需要反复调整光路。

四、数据判读：别只看一个硬度值

硬度测试结果的可靠性，需要用数据分散程度来验证，而不是测一个点就下结论。

常规做法是每个样品至少测试5个有效点，去掉异常值后取平均值。如果5个点中硬度值极差超过平均值的10%，说明样品存在组织不均匀性，需要增加测试点数量或重新检查制样质量。

对于渗碳、渗氮等表面处理样品，还需要绘制硬度梯度曲线。从表面向心部每隔0.05mm或0.1mm测试一点，直到硬度值趋于稳定。梯度曲线的平滑程度能直观反映渗层深度和浓度分布是否合理。

实操建议：

打完硬度后，不要急着出报告。先检查所有压痕是否存在异常形态——比如压痕明显不对称、边缘破碎、周围有裂纹等。存在这些情况的测试点应剔除。然后计算剩余数据的平均值和标准差，确认数据可信后再记录。

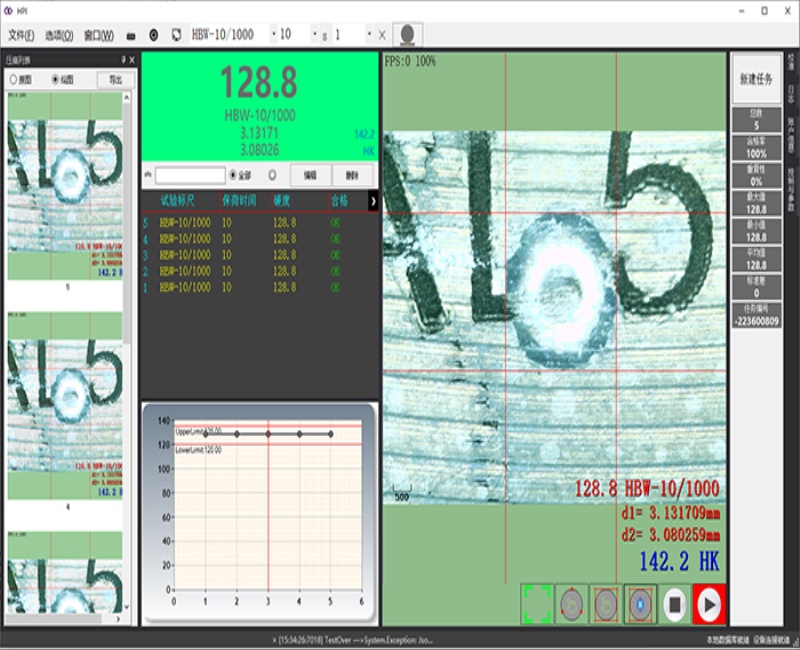

报告自动生成功能在实际工作中能省去大量重复性劳动。以DSX1000为例，完成测量流程后可以直接输出包含压痕图像、测量数据和硬度值的检测报告，减少手动录入环节的出错概率。

五、设备校准与光源设置是隐藏变量

很多硬度数据偏差的根源不在样品，而在于显微镜本身的校准状态和光源设置。

显微镜的测量标尺需要定期用标准测微尺进行校准。如果校准系数偏移了1%，所有硬度值都会产生系统性偏差。对于频繁使用的设备，建议每月校核一次，至少每季度做一次全面校准。

光源的均匀性和亮度设置也会影响压痕边界判断。亮度过高，压痕边缘会被“吃掉”，测量值偏小；亮度过低，边缘模糊，测量值偏大。照明方式上，对于金属样品，明场配合适当降低孔径光阑，通常能获得清晰的压痕边界。

实操建议：

每批样品测试前，用标准硬度块进行验证测试。如果标准块实测值与标称值的偏差超过允许范围，先检查显微镜光源、物镜清洁度和标尺校准，确认设备状态正常后再进行样品测试。

南京崛宇精密仪器在显微硬度测试领域有多年服务经验，从设备选型到操作培训都能提供针对性支持。对金相显微镜硬度测试有进一步需求的朋友，可以结合自身样品类型和测试频次，选择适合的数码显微镜配置方案。

硬度测试说到底是一个系统工程，制样、加载、测量、判读四个环节环环相扣。把每一步的细节控制住了，数据的稳定性和准确性自然就上来了。
