金相显微镜下高温合金微观组织究竟能透露出哪些关键信息

高温合金，这个在航空发动机、燃气轮机、核工业领域扮演核心角色的材料，对于很多刚接触金相制样的新手来说，往往容易陷入一个误区：以为把试样磨平、抛光、腐蚀完，放到显微镜下拍张照片就算完事了。但实际上，金相分析的核心价值在于解读。同样是镍基或铁基高温合金，不同的热处理制度、不同的服役时长，微观组织里藏着的信息量差异巨大。

南京崛宇精密仪器有限公司在给众多工厂、科研单位以及大专院校实验室提供制样设备的过程中，经常被问到类似的问题：到底该关注哪些组织特征？磨抛质量对后续判断有多大影响？这篇文章就结合具体数据和实操经验，把这层窗户纸捅破。

一、晶粒尺寸与均匀性：最基础也最容易翻车

高温合金的晶粒尺寸与蠕变性能、疲劳性能直接相关。通常来说，晶粒越细小，室温强度和疲劳性能越好；而在高温蠕变条件下，适当粗化或定向的晶粒反而有利于抵抗晶界滑移。关键不在于“大”或“小”，而在于“均匀”。

新手引导阶段最容易出现的问题是磨抛划痕干扰晶界识别。如果晶界被划痕掩盖或者被过度腐蚀模糊掉，晶粒度评级就会失真。通常建议参考GB/T 6394标准进行截点法或面积法统计，而不是凭感觉说“晶粒挺细的”。

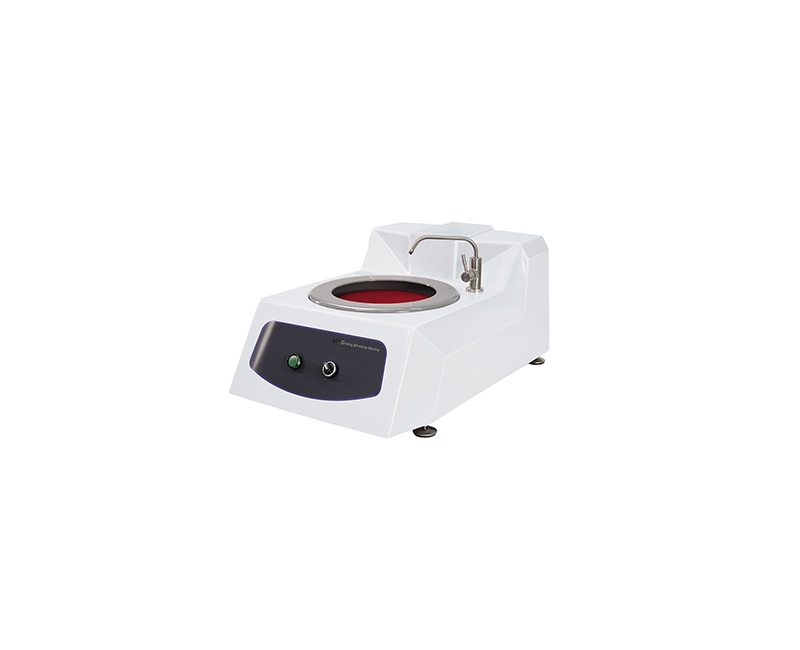

实操建议：做晶粒度观察前，磨抛工序不能省。使用南京崛宇精密仪器的MP-1E金相试样磨抛机时，可以通过变频器直接获得300、600、900转/分钟三档转速。对于高温合金这种偏硬且粘的材料，建议粗磨阶段用300转/分钟配合较粗砂纸，避免高速摩擦过热导致表面产生加工硬化层或热蚀假象。MP-1E自带的冷却装置在预磨时能对试样持续冷却，这一点对防止金相组织因过热被破坏非常重要。很多新手磨高温合金时发现表面发黄或出现氧化色，基本就是冷却不到位。

二、强化相的形态、尺寸与分布：高温合金的“灵魂”

高温合金的强化机制很大程度依赖γ′相（镍基中常见，如Ni3Al/Ti）或碳化物析出。显微镜下需要重点观察的是：

γ′相的形貌。 球状、立方状还是已经发生筏化（rafting）？立方状γ′相颗粒尺寸通常在0.2至0.5微米量级时，合金的高温强度处于较优区间。服役过的高温合金叶片，γ′相沿应力轴方向发生定向粗化形成筏状结构，这是蠕变损伤的重要微观证据。

碳化物的分布。 MC型碳化物一般呈块状或条状分布在晶内或晶界，M23C6型碳化物则优先沿晶界析出。晶界上连续分布的碳化物网络会显著降低合金塑性，而颗粒状弥散分布则相对有利。

实操建议：γ′相的观察对制样质量要求非常高。普通光学显微镜下，细小γ′相需要腐蚀后才清晰可见，常用电解腐蚀或化学腐蚀（如Kalling试剂、Glyceregia试剂）。如果磨抛表面残存变形层，细小γ′相会被“吃”掉或变形。南京崛宇的MP-3S型自动磨抛机在这一环节优势明显。它采用微处理器控制系统，磨抛盘和磨抛头的转速都能无级调节，制样压力和时间的设定很直观。对于高温合金这种需要严格控制加载力的材料，5到60牛顿的加荷范围足够覆盖从粗磨到精抛的全过程。双盘设计意味着一个盘做粗磨，另一个盘做精抛，不需要反复更换砂纸和织物，大大减少了人为操作变量。水冷却装置配合磨粒冲刷喷嘴，能把研磨过程中脱落的磨粒及时冲走，避免二次划伤。这对新手来说尤其重要——很多抛光划痕并不是砂纸本身造成的，而是残留磨粒在盘面上滚动导致的。

三、晶界状态：高温合金服役损伤的“报警器”

高温合金在高温长期服役后，晶界往往是最薄弱的环节。需要重点关注的晶界特征包括：

晶界碳化物的粗化与连续性。 服役初期，晶界离散分布的碳化物颗粒能起到钉扎晶界、抑制滑移的作用。但随着时间延长，碳化物逐渐粗化并连接成网状，晶界脆性上升。

晶界无析出带（PFZ）。 晶界两侧出现宽度不等的无γ′相区域，通常意味着晶界附近合金元素贫化，材料的蠕变裂纹萌生风险增加。

蠕变空洞与晶界裂纹。 这是最严重的损伤信号。蠕变空洞多在垂直于主应力方向的晶界上形核，尺寸从几微米到几十微米不等。一旦在显微镜下观察到沿晶界链状分布的空洞，说明材料已进入蠕变第三阶段前中期。

实操建议：做晶界观察前，切割环节的品质往往被低估。高温合金导热性差、硬度高，切割时若冷却不当，切口附近会产生严重的过热区和变形层，直接影响后续对晶界真实状态的判断。南京崛宇JDQ-100型金相试样切割机在这方面提供了几个实用配置：最大切割直径80mm，切割片直径300mm，主轴转速2800r/min，切割能力显示功能能让操作者清晰直观地看到当前切割片与试样之间的负载差异。配合LED照明、大口径直排水和快装式冷却水路接头，新手也能较快掌握切割节奏。切割室工作空间达到500×300×80mm，处理不规则形状的失效件时不会太局促。

四、我的几点思考

入行这些年，有一个感受越来越强烈：高温合金金相分析的门槛不在显微镜操作，而在制样一致性。同一个试样，不同的人磨抛，晶粒度评级可能差出1到2级；同一个视场，不同腐蚀深度下γ′相形貌的解读可能完全相反。对于实验室来说，把制样环节的变量压到最低，比依赖个人经验更可靠。这也是为什么在设备选择上，我倾向于推荐具备无级调速、压力可控、冷却到位的机型。

南京崛宇精密仪器有限公司的产品线覆盖了从切割（JDQ-100系列）、预磨（MP-1/MP-1E）到自动磨抛（MP-3S）的完整流程。对于刚开始建立金相实验室的团队，MP-1E作为入门级磨抛机足够应对日常高温合金制样需求，三档转速降低了操作学习成本，冷却装置兼顾了实用性和安全性。对于制样量大、对重复性要求高的科研单位，MP-3S自动磨抛机的双盘配置和无级调速能力，能把人为操作差异压缩到很小的范围。

高温合金微观组织的解读是一场长期积累的过程。设备能解决的是把真实的微观形貌呈现出来，至于能从这些晶粒、析出相和晶界里读出多少故事，还需要自己一张一张图去看、一个试样一个试样去磨。这条路没有捷径，但可以把制样环节的干扰降到最低，让每一次显微镜下的观察都建立在一个可重复、可对比的基础上。
