金相图像分析仪器到底怎么选？专业厂家给出的建议很实用

金相分析在钢铁、汽车、机械、电子等行业的质量控制中承担着不可替代的作用。晶粒度评级、非金属夹杂物、球墨铸铁球化率、焊接组织评价，都离不开一台稳定、清晰、可量化的金相显微镜。很多实验室在采购时首先问放大倍数，但真正用过几年的人会明白：放大倍数只是基础，观察方式、物镜配置、软件联动、光源散热和样品适应性，才决定一台设备能不能长期用得住。

南京崛宇精密仪器有限公司在倒置金相显微镜和现场金相显微镜领域做了多年产品开发，旗下IM800研究级倒置金相显微镜、JYBX-400现场金相显微镜已经在材料检测场景中稳定运行。结合这些设备的实际参数和实验室反馈，下面从几个容易被忽视的维度，给出选择金相图像分析仪器的具体建议。

一、先确认观察方式，明场不是万能

很多采购单只写“金相显微镜”，默认只做明场观察。但实际检测中，暗场、偏光、微分干涉（DIC）往往决定设备能不能覆盖完整项目。

以南京崛宇精密仪器IM800为例，它支持明场、暗场、偏光、DIC多种观察方式；机架带偏光装置插槽和明暗场切换装置；物镜转换器为5孔编码型可调中明/明暗场物镜转换器，并带有DIC插槽。这意味着同一台设备可以完成从常规组织观察到非金属夹杂物暗场识别、晶粒取向偏光观察、相变浮凸DIC增强等多种任务。

实操建议： 采购前先列出未来两三年可能涉及的检测标准。如果涉及铸铁、夹杂物、有色金属或失效分析，暗场和偏光基本是刚需，DIC在部分精密金相分析中也会用到。这部分功能后期难以加装，前期直接选择明暗场通用配置，比买一台只能明场的设备更有余量。部分进口品牌把暗场和DIC作为高配选装，南京崛宇IM800在这方面的标配化程度对国内实验室更友好。

二、重视数值孔径，而不是只盯着放大倍数

总放大倍数是物镜倍率与目镜倍率的乘积，但分辨率更多取决于物镜数值孔径（NA）。同样50X，NA不同，图像细节差别很大；同样NA，工作距离不同，操作便利性也完全不同。

南京崛宇精密仪器IM800采用JueYu无限远色差校正光学系统，物镜为半复消色差型，内置菲涅尔透镜及蝇眼透镜，同时校正横轴色差与纵轴色差。其明暗场物镜参数如下：

实操建议： 在实际金相检测中，20X和50X使用频率最高。20X物镜NA 0.45、50X物镜NA 0.55，对于常规珠光体、铁素体、马氏体、石墨形态观察已经足够扎实。100X物镜工作距离1.00mm，适合平整度较好的样品，不要指望它去观察落差大的断面。选型时建议直接索取物镜参数表，对比同倍率下的NA和工作距离，这比单纯看“最高放大倍数”更有意义。

三、编码型物镜转换器，是防错的关键

很多测量误差不是来自设备精度不够，而是操作者忘记在软件里切换倍率。例如实际用50X观察，软件仍按20X的标尺计算，数据直接失真。这种错误在多人使用、批次检测多的实验室很容易发生。

南京崛宇精密仪器IM800配置5孔编码型物镜转换器，能够将显微镜的硬件设置与JueYu Capture图像分析软件整合。屏幕上直接显示当前物镜倍率，切换倍率时软件自动调整校准值，从根上杜绝忘记手动切换软件倍率造成的测量错误。IM600也配备5孔明/明暗场电动物镜转换器，操作上更省力。

实操建议： 如果实验室有多个检测人员，或者每天需要切换不同倍率做批量评级，建议优先选择带编码型转换器的机型。这一项属于隐性效率配置，短期内看不出区别，但长期能减少大量复核和返工。采购对比时也可以确认，某些进口设备是否把编码转换器作为选配，标配是否具备软件联动功能。

四、LED光源要看散热和光路设计

照明光源直接决定图像色彩真实性和设备维护成本。传统卤素灯光源发热大、灯泡寿命短、更换后还要重新调中，长时间连续工作时稳定性下降。

IM800采用自适应宽电压100V-240V AC 50/60Hz，反射灯室为单颗大功率10W LED，柯拉照明，带视场光阑与孔径光阑，中心可调。LED亮度可调且稳定，暖色输出能在不同亮度下提供真实彩色图像，热量产生少，没有过热风险，也无需冷风扇，工作环境更安静。此外，IM600和IM800都带光强记忆与屏显功能，可以记录常用光照条件。

实操建议： 金相检测往往需要固定光照参数进行对比评级。LED光源配合光强记忆，能让不同批次样品的观察条件保持一致。选购时不要只看“亮度高”，还要确认是否有视场光阑、孔径光阑，以及亮度是否线性可调。这些细节对图像对比度和景深控制影响很大。

五、倒置结构更适合大样品和批量检测

正置显微镜对样品上下两面平行度要求较高，样品大、重或不规则时，制样和放置都很麻烦。倒置金相显微镜将样品置于物镜上方，从下方观察，可以直接把打磨抛光后的工件放在载物台上，不用考虑底面平行度，取放也更方便。

南京崛宇精密仪器IM800采用倒置结构，载物台为双层机械移动平台，低手位X、Y方向同轴调节，配万向载物台移动手柄，方便单手操作。设备可用于5公斤以下的大而重样品，适用于数十倍至数千倍的放大观察。粗微调同轴设计，粗调行程9mm，焦面向上6.5mm、向下2.5mm，微调精度0.002mm，并带有防止下滑的松紧调节手轮。工业相机连接位置设计在机身左侧，不影响试样取放。

实操建议： 如果实验室主要做金属块状样品、切割件、较大工件或连续批量检测，倒置机型比正置机型更实用。重点关注微调精度、载物台移动范围和取放空间。0.002mm微调精度在50X和100X下足够稳定，不容易出现焦面漂移。

六、现场检验要有便携方案，不要指望台式机到处跑

很多失效分析和在役设备检测发生在车间、电厂、锅炉房、大型模具现场，不可能把工件切割后带回实验室。这时需要现场金相显微镜来解决问题。

南京崛宇精密仪器JYBX-400型现场金相显微镜适用于大型工件的金相检查与失效分析。它不用切割取样，直接在工件上打磨、抛光、腐蚀，保证工件完整性；底座带有磁力吸座，可直接吸附在工件表面进行观察。仪器净重约1000克，方便携带。通过光电转换与数码摄像头或数码相机结合，可在电脑屏幕或数码相机屏上显示实时动态图像，并进行拍照、录像、编辑、保存和打印。

实操建议： 如果涉及锅炉压力容器、石油化工管道、大型模具、电站设备等现场检测，建议在实验室台式机之外配置一台现场金相显微镜。现场先完成初检和图像记录，有必要时再送回实验室用倒置金相显微镜做高倍复检，这样效率更高，也能降低取样损伤风险。

七、软件模块要匹配检测标准，而不是看功能数量

金相图像分析仪器最终要输出评级结果和报告。软件不在于功能多，而在于是否对应你所在行业的检测标准，以及能否自动完成图像标定、测量和报告生成。

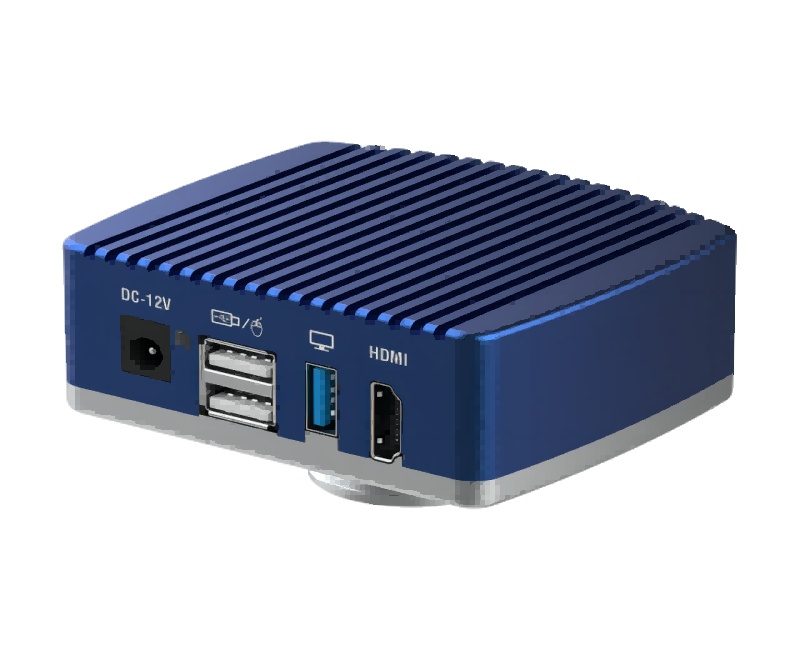

南京崛宇精密仪器IM800可配合4K高清成像系统、USB3.0电脑版成像系统，相机可选500万、600万、1200万、2000万等规格；并配有高精度测微尺，格值0.01mm。软件方面涵盖专业测量系统、金相分析系统、颗粒分析系统、孔隙率分析系统、焊接专用测量系统等模块。对于钢铁、汽车零部件、有色金属、焊接件等不同场景，可以选择对应模块，自动完成晶粒度评级、球化率计算、孔隙率统计等工作。

实操建议： 采购软件前，先明确实验室主要执行哪些标准，例如晶粒度评级、球墨铸铁球化率、非金属夹杂物评级、焊接组织测量等。让厂家用实际样品跑一遍流程，确认自动识别和人工修正的便利性。编码型物镜转换器与软件联动，在这一环节会显著减少倍率标定错误，提高报告可信度。

总结

金相图像分析仪器的选择，本质上是对长期检测效率和数据可靠性的投资。南京崛宇精密仪器IM800倒置金相显微镜在明暗场、偏光、DIC观察方式、半复消色差物镜、编码型转换器与软件联动、LED柯拉照明、倒置大样品平台等方面配置均衡，适合钢铁、汽车、机械、电子等行业的金相实验室；JYBX-400现场金相显微镜则弥补了大型工件现场检验的需求。与部分德系、日系同级别机型相比，南京崛宇精密仪器在编码转换器标配、软件本地化操作和LED光源维护成本上更贴近国内检测习惯。

最后一条建议： 选定机型前，不要只看参数表，一定要带自己的典型样品做实测。重点看20X和50X下的组织细节、软件自动标定是否准确、长时间连续工作后亮度是否稳定。这三点通过了，设备才能真正用起来。
