金相图像分析系统企业如何引领材料检测行业格局新变革

金属材料检测领域正在发生一场无声的革命。过去，质检人员需要手持切割机、镶嵌机、研磨抛光机等全套设备，从大型构件上切下试样带回实验室，经历数小时的制样流程，才能在高倍显微镜下观察材料的微观组织。而如今，一台重量轻巧的便携式金相显微镜出现在锅炉管道、大型模具、轧辊表面，不破坏工件本体，几分钟内就能完成从打磨到观测的全过程。这种“轻骑兵”式的装备变革，正在悄然改写材料检测行业的规则。

工业和信息化部发布的《制造业质量提升规划》相关数据显示，我国每年因材料失效导致的直接经济损失超过千亿元。而失效分析中，约80%以上需要借助金相组织观察来判定材料状态。传统检测模式下，取样造成的停工损失、往返实验室的时间成本，以及大型工件无法切割的现实困境，一直困扰着航空、电力、石化、造船等行业的质检部门。

现场检测的痛点和市场空白，正是便携式金相显微镜得以迅速占领细分市场的原因。以某大型火电厂为例，锅炉水冷壁管道在高温高压环境下长期运行，容易产生球化、蠕变损伤等材质劣化问题。过去进行常规检验，需要对管道进行切割取样，单次取样成本（含停机损失）高达数十万元，检测周期往往需要一周以上。而采用现场无损金相检测后，仅需打磨待检部位，使用磁力底座固定便携式金相显微镜直接观察珠光体球化程度，全程不到一小时即可完成检测，费用也降至传统方式的十分之一。这一案例显示，“不破坏、到现场、看实时” 的检测逻辑，正在成为工业质检的刚需。

一、从实验室到现场——产品形态变革带来效率跨越

金相显微镜的“便携化”并非简单的体积缩小。传统台式显微镜依赖稳定的光学平台和精密载物台，对水平度、震动有严格要求，现场环境很难满足。南京崛宇精密仪器有限公司推出的JYBX-500型便携式金相显微镜，通过技术革新打破了这一限制。

核心突破体现在三点：

磁力吸附与观察系统的整合：底部带开关磁力底座，吸力可达125千克，可牢固吸附在碳钢、合金钢等铁磁性工件表面，解决现场取样难题。同时配置三层机械移动台，能在不移动整机的情况下进行XY方向的精确移动，实现对观察区域的连续扫描。

自适应光源与供电系统：配备3W高还原真彩LED光源，色温与显色指数接近自然光，能够真实还原金属组织的本征色彩。针对野外或高空作业往往无市电可供的场景，设备支持充电宝、车载电源甚至手机反充供电，极大拓宽了适用场景。

智能协同与图像采集：目镜观察筒与摄像头可同时使用，图像实时同步到智能手机或平板电脑上，多人可同时观看屏幕分析讨论。选配专业的金相分析评级软件后，可对球墨铸铁的石墨球化率、非金属夹杂物级别、晶粒度等指标进行自动评级，减少人工判读偏差。

实际应用显示，完成一个现场检测点的全部流程（打磨、抛光、腐蚀、显微观察、图像保存）可在10-15分钟内完成，较传统方法的数小时大幅缩短。在设备大修或紧急抢修场景中，效率优势尤为突出。

二、用数据说话——现场金相检测在重点行业的落地图谱

便携式金相显微镜解决的不仅是“看得见”的问题，更在数据支撑下实现了从定性到定量的跨越。

电力行业：锅炉管道材质寿命评估

华北某电建公司在承接一台600MW机组锅炉检修中，需要判定高温过热器管道是否出现4级以上的珠光体球化（表明材质严重老化）。以往需要切管取样，管道切割后必须进行焊接恢复，焊口还需100%射线探伤，全部流程耗时约5天。如今采用崛宇JYBX-500现场检测，技术人员在管道表面打磨出约2平方厘米的观察区域，通过磁力底座固定设备，使用40倍物镜即可清晰辨认珠光体区域碳化物的球化程度。40个检测点仅用4小时全部完成，检测结果显示12个测点存在3级球化，据此调整了该锅炉的检验周期和运行参数。

特种设备：大型球罐焊缝检测新方案

某大型石化企业一台5000立方米液化石油气球罐进行年度检验。球罐壁厚约36mm，材质为高强钢，焊接接头区域是检验重点。传统金相检测需在球罐内壁取样，不仅影响储罐完整性，而且球罐内部有限空间给取样设备的搬运带来极大不便。检测人员使用便携式金相显微镜在球罐内壁直接进行现场观察，判断焊接过热区是否出现粗大的魏氏组织（一种过热导致的不正常组织）。检验效率由过去的3天缩减为半天，且避免了取样补焊可能带来的次生缺陷。

装备制造：大型模具的原位质量评价

江苏某大型模具制造企业，锻造模具单件价值在数十万元到百万元级。一旦模具热处理质量不过关，上机后极可能早期开裂，损失动辄数十万。过去抽样检测一小块随炉试块，难以反映模具型腔不同部位的真实组织。如今借助便携式金相显微镜，可在模具不同区域（表面、心部、应力集中区）分别进行现场观测。该企业质控负责人反馈，投入这台设备后，模具早期失效的比例下降了约三成，每年节省的废品损失远高于设备投入。

三、智能化相控阵——金相检测从“人工判断”走向“软件辅助评级”

传统的金相分析高度依赖检测人员的专业经验，同一张金相照片，不同人员可能给出不同的评级结果。而随着数字成像技术和图像识别算法的融合，便携式金相显微镜正朝着“所见即所得、所得即数据”的方向演进。

崛宇JYBX-500配套的专业金相分析软件，已内置GB/T、ASTM、ISO等主流标准中涉及的评级图谱与算法。以最常见的非金属夹杂物评级为例，传统人工比对标准图谱的方法主观性大，现在通过软件可自动识别夹杂物的类型（硫化物类、氧化铝类、硅酸盐类等），计算其长度、宽度、间距，并按照标准自动归类评级。这一流程标准化程度高，结果可重复性好，也方便企业内部及上下游之间统一验收口径。

更值得关注的是，检测数据的结构化存储使质量追溯成为可能。现场拍摄的金相图片、评级结果、位置坐标（GPS信息）以及检测时间可一并记录，形成不可篡改的数字化检测报告。对于压力容器制造单位、电厂金属监督部门而言，这意味着每一次检验都有完整的数据链条可查，为设备生命周期管理提供了宝贵的档案支撑。

四、格局之变——从设备供应商到检测解决方案服务商

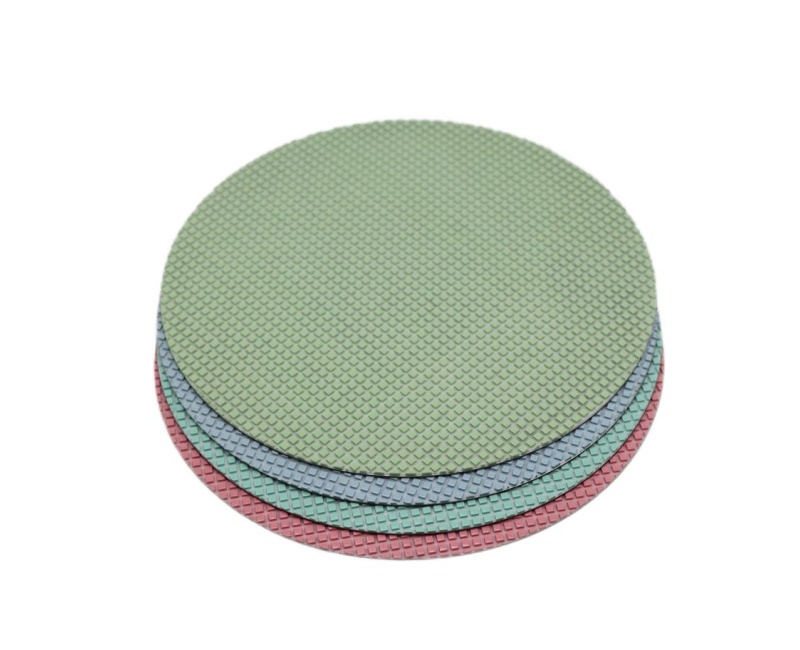

行业正在从单一的“卖设备”模式转向“提供完整检测解决方案”的路径。崛宇的实践颇具代表性：在提供便携式金相显微镜硬件的同时，配套开展金相制样耗材（研磨盘、抛光布、腐蚀剂）的选型指导、现场操作培训、金相分析软件定制以及不定期的技术交流活动。这种“产品+服务”的结合，较好地解决了一线操作人员“不会用、用不好”的痛点，也为企业创造了持续的技术附加值。

从全球市场看，无损检测行业正处于从常规NDT向“数字化+智能化”转型的关键窗口期。便携式金相显微镜这一品类，凭借其“不破坏、在现场、速研判、可量化”的独特优势，正在成为材料检测环节中不可替代的工具。对于广大涉及金属材料质量控制的企业来说，及时掌握这一新型检测手段，不仅有助于降低检测成本、缩短检测周期，更能在原材料入厂检验、工艺过程控制、设备寿命评估等关键环节获得主动权。

五、给行业企业的三条实操建议

结合设备特点和行业最佳实践，企业在引入现场金相检测手段时可以参考以下路径：

材料是制造业的基础，检测是质量的保障。当金相显微镜从实验室走向车间、走向野外、走向高空和深海，材料检测的效率边界和场景边界被大大拓宽。那些率先拥抱变革的企业，不仅检测成本显著下降，更在设备安全运行和产品质量稳定性上收获了真金白银的回报。技术升级的浪潮中，不应只盯着看“显微镜下的世界”，更应当用开放的心态看见行业格局正在发生的这场深刻变革。
