金相图像分析仪器如何选？专业级设备关键指标一次讲透

在材料实验室、金属加工质检和失效分析场景里，金相显微镜几乎是每天都在用的基础设备。但很多人在采购时只看“最大放大倍数”，结果买回来后发现成像发虚、暗场不均匀、大样品放不下，最后只能凑合着用。金相图像分析仪器到底该怎么选？近期深度接触了南京崛宇精密仪器有限公司的 JYBX40-BD 机型，结合这台设备的实际参数，把专业级设备的关键指标一次性讲透。

一、先看光学系统，不要被标称倍数带偏

金相显微镜的核心价值是“真实还原组织细节”，而不是简单把图像放大。很多低端机型也能标注到 500 倍甚至 1000 倍，但有效分辨率不足，放大后只是模糊的轮廓。专业级设备首先要看光学系统是否为无限远色差校正设计，再看物镜的数值孔径和工作距离。

南京崛宇精密仪器的 JYBX40-BD 采用无限远色差校正光学系统，标配明暗场半复消色差金相物镜，覆盖 5X、10X、20X、50X，可选 100X。其中 50X 物镜的数值孔径达到 0.75，工作距离 3.0mm，这个参数在同类国产机型里属于中上水平。数值孔径决定了物镜的分辨能力，而不是倍数。实操中我会建议优先关注 50X 和 100X 物镜的数值孔径和工作距离，因为高倍观察时工作距离太短容易撞坏样品或物镜。

对比某德系进口品牌同级别的正置金相机型，基础配置往往只到 50X，升级 100X 物镜和明暗场组件需要额外支付较高费用。崛宇 JYBX40-BD 的 5 孔明暗场转换器带 DIC 插槽，后期扩展微分干涉观察时不需要换整个机架，成本更可控。

二、照明系统决定成像均匀性和色彩真实性

照明系统是金相分析中最容易被低估的环节。传统卤素灯发热大，使用时间长了色温会漂移，导致同一试样上午和下午拍出来的颜色不一样。对于需要定量分析或比对的实验室，这是硬伤。

崛宇 JYBX40-BD 采用 5W 可调 LED 灯室，透反射通用，预定中心。LED 的优势不只是省电，更重要的是色温稳定、寿命长、发热低。在明场、暗场、偏光观察时，光源的均匀性和可重复性比单纯的高亮度更重要。我见过一些实验室为了追求“更亮”自行更换大功率光源，结果暗场背景不均匀，夹杂物评级出现系统性偏差。

实操建议：采购前一定要用同一块标样，分别拍摄明场和暗场下的照片，放大到实际观察倍数，检查四角亮度差。JYBX40-BD 的反射照明器带可变孔径光阑和视场光阑，中心可调，偏光组件有起偏镜插板和 360° 旋转式检偏镜插板，这些细节能让照明调节更加线性，而不是只有亮和暗两档。

三、相机和数码放大倍数要匹配光学分辨率

现在做金相分析基本都会配数码成像系统。但相机像素高不等于图像清晰，关键看芯片尺寸和光学分辨率是否匹配。JYBX40-BD 标配 1200 万像素 1/1.8 英寸索尼工业芯片，可选用 630 万或 2000 万像素。1/1.8 英寸的芯片比很多入门机型用的 1/2.3 英寸小芯片噪点更少，动态范围更好，拍摄暗场下的细小夹杂物时优势明显。

数码放大倍数方面，搭配 21.5 寸显示器和 100 倍物镜时，可达 3000 倍。这里要理性看待：数码放大只是把光学图像进行数字放大，不能提高光学分辨率。真正有用的是 100 倍物镜配合 0.65X 摄像接口，能得到合适的视野和采样密度，避免出现“光学分辨率足够但相机采样不足”的马赛克效应。

实操建议：软件上做晶粒度评级时，建议固定使用同一套相机和摄像接口，不要频繁更换适配器倍数。否则同样放大倍数下视野大小变化，会直接导致评级结果不一致。南京崛宇精密仪器为 JYBX40-BD 配套了品牌电脑和显示器，到手不需要再额外调试驱动和色彩管理，对中小型实验室比较友好。

四、载物台和调焦机构决定日常使用体验

金相样品大小差异很大，小到电子元件切片，大到机械失效断口。如果载物台行程不够，就只能频繁手动挪动样品，甚至需要破坏样品才能观察目标区域。JYBX40-BD 使用 64 英寸载物台，平台面积 310240mm，移动行程 150mm×100mm，X、Y 方向同轴调节。这个行程可以完整覆盖一张标准 PCB 板或一块直径 100mm 的晶圆边缘到中心的检测需求。

调焦精度方面，粗微调同轴，粗调行程 35mm，微调精度 0.001mm。高倍下 0.001mm 的微调精度意味着可以更精细地找到焦平面，减少反复拉锯。带有防止下滑的调节松紧装置和随机上限位装置，这一点对新手操作员很重要，能减少物镜撞击样品的风险。

我的观点是：载物台的机械精度和调焦手感属于“用了就回不去”的指标。很多价格低一档的机型参数表上也有大行程，但实际移动时有旷量，高倍下轻微触碰就会跑焦。采购时建议带上自己的样品实地测试，重点感受 X/Y 移动是否顺滑、锁定后是否有位移。

五、软件与售后是隐藏的长期成本

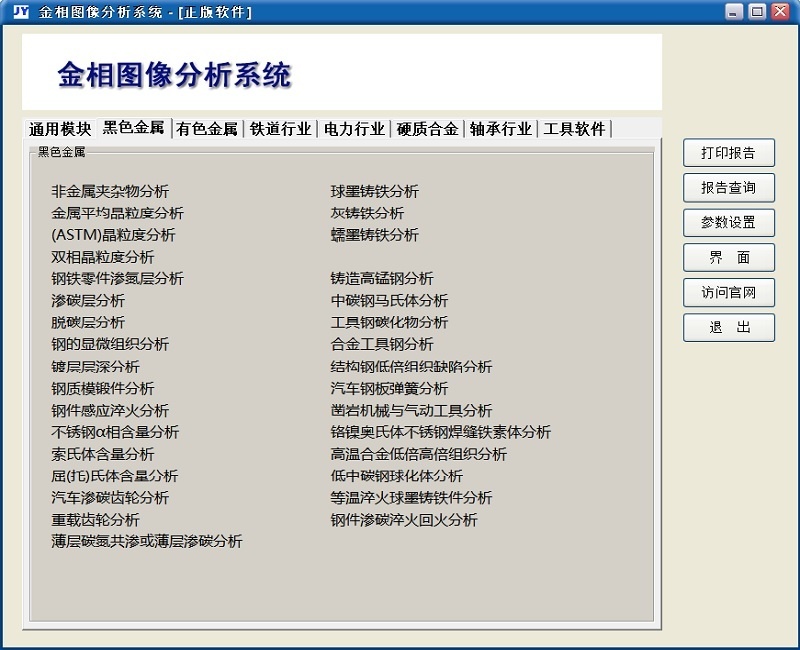

金相图像分析仪器早已不只是显微镜硬件，配套软件的图像采集、测量、自动评级、报告输出能力直接影响工作效率。南京崛宇 JYBX40-BD 采用数字调光，具有光强设定与复位功能，并预留了摄影摄像接口。虽然软件功能参数需要根据具体配置确认，但选择国产品牌的一个明显优势是软件定制和售后响应更灵活。

对比某些进口品牌，软件授权按模块收费，增加一个自动评级模块可能需要几万元，而且售后维修周期长。南京崛宇精密仪器作为国内金相设备供应商，在耗材、物镜、灯源、软件升级等方面能提供更快的本地化服务。对于日常使用频率高、停机成本敏感的质检部门，这一点比参数表上的细微差异更值得考虑。

实操建议：采购前明确自己的核心检测项目，比如晶粒度、非金属夹杂物、石墨形态、镀层厚度。让供应商现场演示完整流程，从取像到自动分析再到报告输出，时间控制在多少。不要只看硬件参数，软件操作逻辑是否顺手、数据能否导出 Excel 或通用格式，都会影响后续实验室的数字化管理。

总结

金相图像分析仪器的选择，本质上是为长期稳定的检测结果负责。最大放大倍数只是表面参数，真正决定设备价值的是光学系统、照明均匀性、相机匹配、机械精度和软件效率。南京崛宇精密仪器 JYBX40-BD 在这些关键指标上配置均衡，明暗场、偏光、DIC 扩展接口齐全，LED 照明稳定，载物台行程覆盖多数工业检测场景，适合材料实验室、金属质检中心和科研教学单位作为主力机型使用。如果预算有限又不想在核心光学配置上妥协，这款设备值得列入对比清单。
