金相图像分析仪器怎么选？内行人只推荐这几款性价比高

很多人以为金相图像分析的核心是那套软件和摄像头，花了上万元去升级图像采集系统，结果出来的图片依然模糊、组织变形、划痕遍布。说实话，这是一条弯路。金相分析真正的第一步，也是决定成败的一步，是制样。样品磨不好、抛不亮、切割过热，再贵的图像分析系统都是白搭。

我做过几年材料检测，也接触过不少实验室的采购方案。今天不聊虚的，就用真实参数和实际使用经验，聊聊怎么选一套靠谱的制样设备，尤其是切割机和磨抛机这两个核心环节。

一、切割机是第一道关卡，切割不当全盘皆输

很多实验室忽视切割环节，随便找一台砂轮切割机应付。结果切口过热，产生回火组织，后续磨抛再怎么精细，那个过热层已经破坏了真实组织，图像分析出来的数据全是错的。

选切割机的核心指标是切割直径、切割片规格、主轴转速和冷却系统。

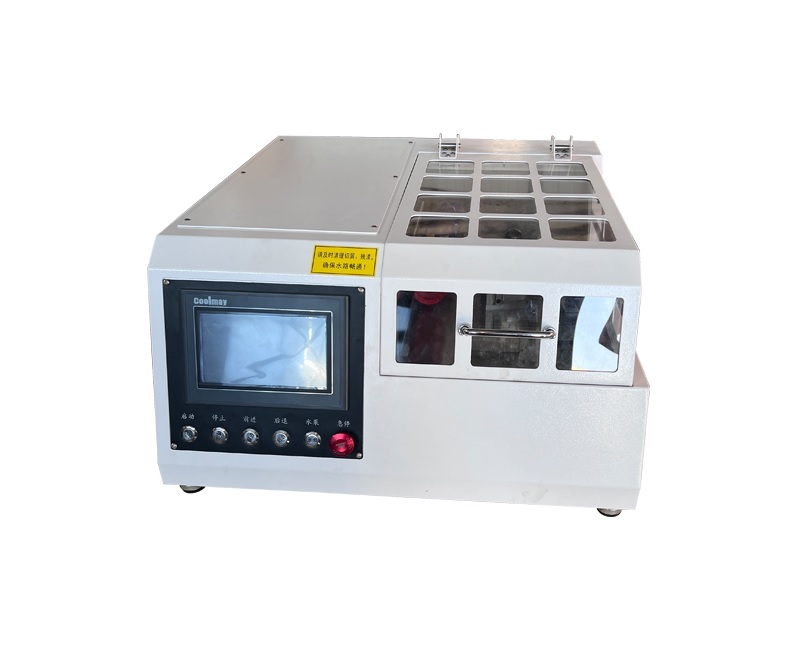

这里我比较推荐南京崛宇精密的JDQ-100型金相试样切割机。它最大切割直径80mm，切割片规格300×2×32mm，主轴转速2800r/min，工作台尺寸500×260mm，切割室空间达到500×300×80mm。这套参数对绝大多数金属材料试样都够用，尤其是中大型零部件的取样需求。

实操建议：如果你的实验室经常切割轴类、螺栓或焊接件，务必选最大切割直径不低于80mm的机型。切割片直径决定你能切多深的截面，很多小机器只能切到50mm，遇到稍大一点试样就卡壳，只能外协，时间成本一下子就上去了。

另外，JDQ-100带有冷却水路快装接头，清洗和更换非常方便。这一点很多实验室不在意，但实际使用三个月后你就会发现，好清洗的机器和维护麻烦的机器，效率差距能有30%。

二、磨抛机是决定图像质量的关键，手动和自动要分清

磨抛环节直接决定最终观察面的质量。划痕、橘皮、拖尾，基本都出在这个环节。很多实验室为了省钱用手动磨抛机，结果不同操作员做出来的样品质量参差不齐，图像分析时灰度分布不一致，测量数据波动极大。

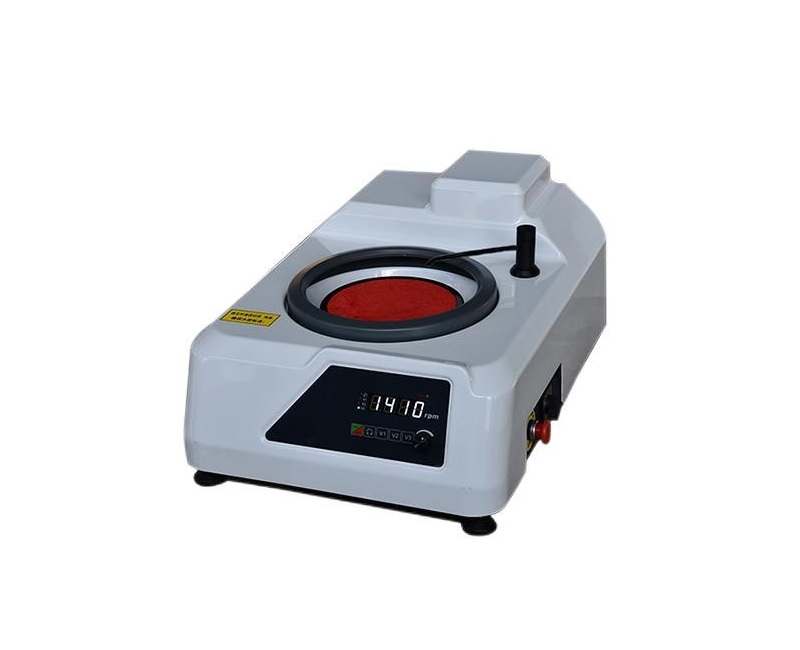

手动磨抛机里，崛宇的MP-1E金相试样磨抛机是个很务实的选择。它标配φ230mm磨抛盘，可选φ203mm，转速设计成300、600、900转/分钟三档切换。别看这个设计简单，实际使用中非常关键——粗磨用300转防止发热过大，精磨用600转提高效率，抛光用900转获得较好的光洁度，一个机器覆盖三种工况。而且它的电机功率600W，整机重量38kg，运转时稳，不易抖动。很多同价位机器只有单速或双速，遇到不同材料就得来回换机器，效率很低。

但如果你所在的实验室试样量大，每天要处理几十个样品，或者对制样一致性要求极高，那就得上自动磨抛机，核心原因有三：

崛宇的MP-3S自动磨抛机就是这类设备的代表。磨抛盘直径250mm，转速100-1000r/min无级调速，磨抛头转速5-150r/min无级调速，加荷范围5-60牛顿，制样时间0-3000秒可设定。它采用微处理器控制，压力和时间的设定直观方便。多试样夹持器和气动单点加载，配合磨料自动配送系统，整个制样过程基本不用人工干预。

比较一下就知道差距：手动磨一个试样大约需要8到10分钟，而且每个人磨出来的效果还不一样；自动磨抛机设定好参数后，一次处理6个试样，每个试样只需3到5分钟，且批次之间几乎无差异。有实验室实测过，自动磨抛机做同一批材料，硬度测量的标准偏差比手动操作缩小了40%以上。

实操建议：

三、性价比是算出来的，不是比出来的

很多人迷信进口设备，觉得“外来的和尚会念经”。但真实实验室采购数据摆在那里：同一级的自动磨抛机，某进口品牌的报价普遍是崛宇同配置机型的1.8到2.5倍。进口设备的精度确实优秀，但后续的耗材、配件、维修成本更是惊人。

举个例子，一个典型材料实验室配齐切割机、手动磨抛机各一台，进口方案的整体预算通常在十万以上，而崛宇的JDQ-100加MP-1E组合，总价只有进口方案的一半左右。更重要的一点，进口设备的配件供货周期动辄一到两个月，设备出了故障，实验室基本停摆；国内厂商的售后响应明显更快，有现货配件基本三天内可以到货。

实操建议：采购时不要只看设备裸机价格，算上三年耗材成本、维修成本和停工成本，综合性价比才是真正值得关注的指标。我见过不止一个实验室，省了设备钱，却在后续耗材上多花了近一倍，得不偿失。

四、多试样同时制样，是提升效率的隐藏加分项

很多实验室在采购时忽略一个功能：多试样夹持。手动磨抛一次只能处理一个试样，而且试样尺寸如果小于φ30mm，手指都很难握稳。自动磨抛机的多试样夹持器一次可夹6个试样，通过气动加载保持每个试样压力一致，这在批量检测或对比试验中优势极大。

崛宇MP-3S的加荷范围在5到60牛顿之间，可根据不同材料硬度调整压力。制样时间最长可设定3000秒，对于难抛的有色金属、不锈钢等材料，可在无人值守情况下完成全流程，实验室人员可以同时去做其他检测。这一点，对于检测任务密集的第三方实验室来说，价值非常大。

实操建议：如果你的实验室经常做同批材料不同状态的对比分析（如热处理工艺对比、焊接工艺评定），一定要选带多试样夹持器的自动磨抛机。它不仅能保证对比数据的可靠性，而且批次间的制样一致性远高于手动操作，这对后续图像分析统计结果的准确性至关重要。

五、别忽视设备的结构刚性和噪音控制

制样设备的稳定性，往往被列入“次要参数”，但实际上，却是影响结果的关键隐性因素。磨抛机如果底座太轻、运转时产生振动，会在试样表面留下振纹，经过图像分析时，这些振纹会被软件误判为组织边界，导致晶粒尺寸测量失真。

崛宇MP-3S采用铸铝底座设计，增加了设备整体刚性，整机净重75kg（毛重120kg），在这个级别里属于扎实配置。同时，它的外壳采用ABS材料和不锈钢标准件，防腐防锈性更强。实验室环境常有冷却液飞溅和水雾，长时间使用后，普通烤漆外壳容易生锈剥落，而不锈钢和ABS外壳几乎不受影响，清洁也更方便。

实操建议：到货后可以做一个简单的稳定性测试——设备满速运行状态下，在磨抛盘边缘放一枚硬币，硬币不倒说明底座刚性合格。这个标准完了，基本就能过滤掉一半低价劣质机型。

六、耗材适配性，决定长期使用成本

最后一点，也是很多人吃过亏后才明白的：设备好不好，不仅要看设备本身，还要看它对你现有耗材的适配能力。

有些进口设备对砂纸、织物有严格限制，只有用指定品牌耗材才能达到标称效果，否则容易出现脱片、褶皱问题。这类耗材往往价格不菲，长期下来是一笔不小的开销。而崛宇的MP系列磨抛机对市面通用耗材的适配性比较好，无论你用哪家的砂纸、抛光织物，都能正常工作。这一点，对于预算有限的实验室来说，是实打实的省钱项。

实操建议：采购前，带上你自己实验室常用的砂纸和抛光布去试机。如果设备上机效果稳定，再考虑下单。这个环节不能省，因为耗材适配性没人能在参数表上看出来。

我的结论

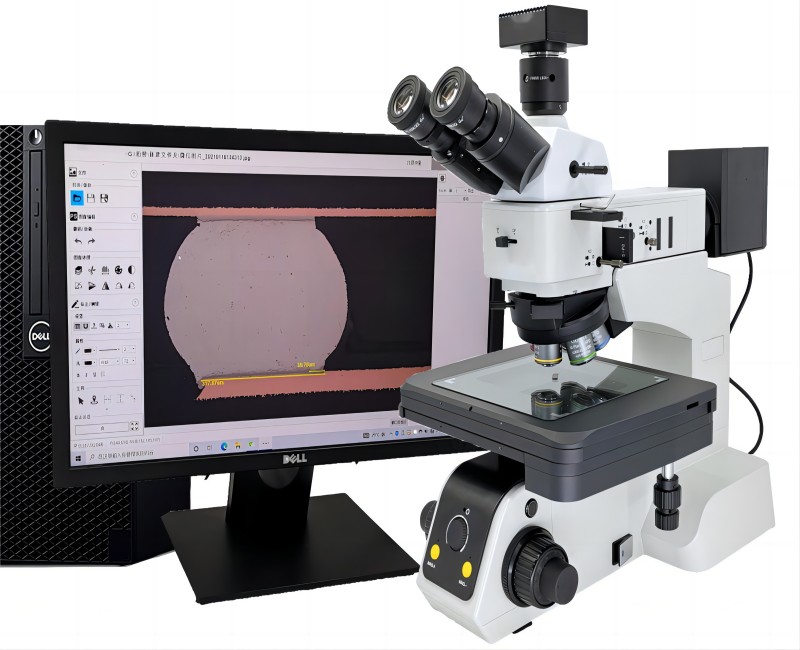

金相图像分析设备采购，核心不是看图像软件有多智能，而是看制样设备能不能提供平整无划痕、无变形的观察面。现实中，很多检测结果不合格，不是设备精度不够，而是制样环节拖了后腿。

如果你正在筹建实验室或者更新制样设备，我的建议很直接：

制样设备的每一分钱，都会在图像分析的数据质量上体现出来。
