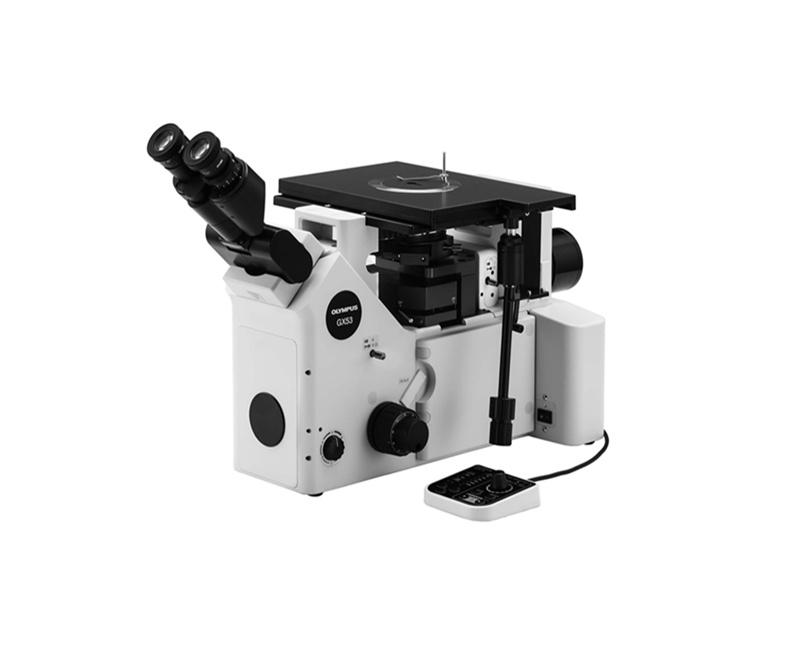

金相显微镜检定要点全解析轻松三步搞定精准结果不迷路

做金属材料检测的人都知道，金相显微镜是观察材料微观组织最基础也最关键的工具。可不少新手甚至有些老手，在面对金相显微镜检定时总是心里没底，觉得这玩意儿涉及的光学原理太复杂，调来调去就看不清了。其实金相显微镜的日常检定没那么玄乎，关键把三步核心要点掌握住，精准结果自然水到渠成。今天就用咱们实验室的实际经验，把这三步掰开揉碎了讲清楚。

第一步：样品制备环节的光路系统核查

先讲个真实案例。某零部件厂的质检员小李，用同一台显微镜观察同样的45钢淬火试样，连续三天得出截然不同的晶粒度评级，最后发现是光路系统中的孔径光阑被异物卡滞。这个案例说明了什么？样品制备环节开始之前，光路系统的状态就是整个检定流程的第一道关。

光路对齐检查要作为开机首个动作。具体操作是卸下目镜，从镜筒内直接观察物镜出射光斑。正常情况下应看到均匀明亮的圆形光斑，若发现光斑偏斜或者有阴影遮挡，问题多半出在反射镜角度偏移或者物镜接口松动上。实操建议：准备一块标准反射镜，每周做一次基准校准，比事后处理数据失真要省事得多。

照明系统的稳定度检测，这里要明确的是电源波动对金相显微镜的影响远超多数人的预期。供电电压即使只有5%的波动，卤素灯源的色温变化也可能造成组织颜色失真。有条件的话，建议配一台稳压器；没条件的话，那就坚持测三组数据取平均值的笨办法，虽然麻烦，但起码能保证数据可信。

一个容易被忽略的细节是滤色片状态。实验室常见的情况是，滤色片表面细微的霉斑或者划痕，在正常亮度下根本看不出来，可一旦更换试样或者调整光源强度，这些缺陷就会被放大，直接干扰灰度值读数。实操建议：每月定期用无水乙醇清洁滤色片，并检查有无肉眼可见的损伤。

第二步：物镜性能的逐一排查

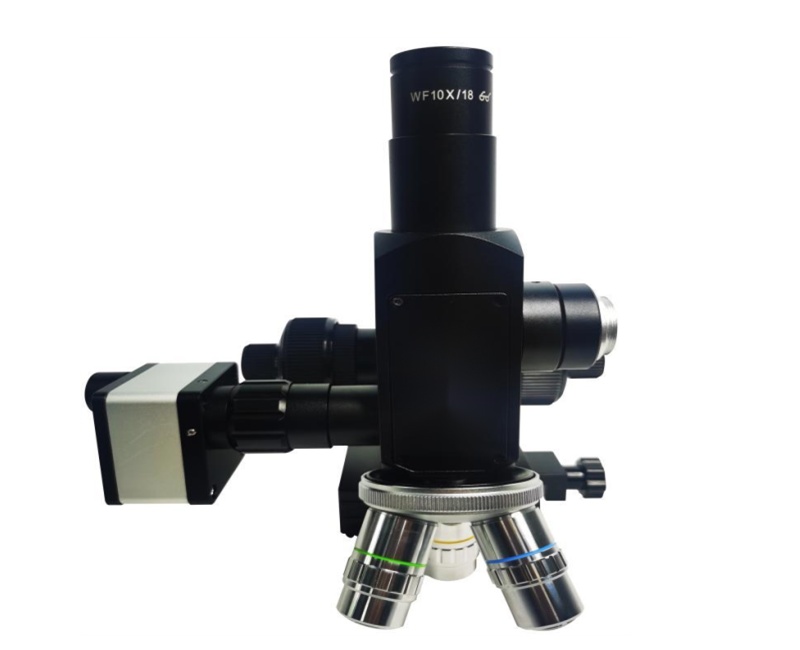

物镜是金相显微镜的“心脏”，这一步的重要性再怎么强调都不为过。曾经给某航空材料研究所做过技术交流，他们反馈的问题很有代表性：同一批TC4钛合金试样，从低倍到高倍观察时，总发现组织形貌“变形”。最后查明原因是，其中一枚40倍物镜的后透镜出现胶层老化。这告诉我们，物镜排查必须是逐只进行的，不能怕麻烦。

分辨率测试要会用标准测试板。准备一块NBS 1010a标准测试板，从最小线对开始，逐步放大观察。不要只看“能看清”，还要看线条边缘是否有拖影。正常情况下，线对边缘应当清晰锐利。如果发现线条边缘发虚，但不能简单归咎于对焦问题。我的经验是，先用十字线目镜校准齐焦性，再做分辨率评估，这样能少走不少弯路。

齐焦性校正是很多人忽视但极其关键的一环。操作方法很简单：先用低倍物镜调焦清晰，然后不调焦直接切换到高倍物镜。如果图像依然基本清晰，说明齐焦性合格。如果发虚严重，那么这台显微镜的物镜转盘结构可能已有磨损，必须做定位调整。这项检查建议每月做一次，特别是在经常更换物镜的使用环境下。

数值孔径与分辨率的匹配度检查，这方面在制样阶段就要注意。粗磨阶段使用砂纸的粒度如果与后续观察物镜的数值孔径不匹配，极易在试样表面留下过深的划痕，影响观察。实操建议：磨抛过程中，从粗到细每个阶段，都要保证划痕方向一致且完全覆盖上一道工序的痕迹。

第三步：图像采集系统及数据输出验证

现代金相显微镜很少是纯光学直观察看了，基本都配置了图像采集系统。图像传感器表面的灰尘、坏点，以及软件白平衡设定的漂移，都会直接影响最终的定量金相分析结果，特别是晶粒度评级和相含量测定。

像素响应均匀性检测，这个测试很多人不做，但其实操作非常简单。关闭显微镜光源，拍摄一张纯黑图像；然后打开光源但不放试样，拍摄一张纯白图像。检查这两个图像各个区域的灰度值差异。正常情况下，灰度值波动不应超过±5%。超过这个范围，意味着传感器存在响应不均匀的问题，尤其是在做定量分析时误差会被进一步放大。

放大倍率校准，这里有一个容易忽略的细节：显示器的物理尺寸和图像采集芯片尺寸的匹配问题。实际使用中，同一个物镜，配合不同型号的CCD或CMOS相机，最终显示在屏幕上的放大倍数可能不一样。金相检验标准中提到的放大倍数，指的是显微镜系统的总放大倍率，即物镜倍率乘以目镜倍率。当使用数字图像系统时，则需依据物镜倍率与传感器靶面尺寸进行换算。建议准备一把标准分划尺，每季度对整个系统的放大倍率做一次全面校准。

白平衡和色彩还原准确性，在做铸铁石墨形态分析时尤其重要。石墨形态的判定不仅看形状，还要关注光学反差。色彩偏离可能导致石墨类型误判，这个责任谁担得起？实操建议：每批次样品测试前，都要用标准比色卡做一次快速白平衡校验。这个动作只需30秒，却能避免大量的误判风险。

环境条件验证同样值得关注。金相显微镜对环境震动相当敏感，特别是高倍观察时。某检测机构曾遇到过这种情况：同一台显微镜，白天测的和晚上测的结果总有些差异，怎么都查不出原因。后来才发现，是附近车间的大型冲压设备通过地面传导的震动影响了显微镜的成像稳定性。建议放置显微镜的工作台，必须具备有效的减震设计，并且远离大型振动源。

针对不同应用场景的选型建议

日常金相检验，如果只看球墨铸铁的石墨球化率或者普通钢的晶粒度，一台性能稳定的国产设备完全够用。南京崛宇精密仪器的MP-1E金相试样磨抛机在一个新材料的研发实验室里表现很出色——他们用它处理钛合金试样，配上相应的金相显微镜，整个流程下来，重复测量的一致性很好。同时，该机具备300、600、900转/分钟三档转速切换，配备冷却装置，可有效防止试样过热而破坏金相组织，为后续显微观察提供理想制样基础。对于以质量控制为主要目的的实验室，这台设备在精度和稳定性上都能满足日常需求。

对于需要长时间操作、成批量检测样品的实验室，南京崛宇精密仪器的MP-3S型自动磨抛机值得重点关注。它的制样压力、时间设定直观便捷，磨抛盘与磨抛头转速均实现无级调速，可适用多种材料的制样需求。多试样夹持器和气动单点加载功能，使得批量制样的效率显著提升。从应用角度看，这不仅仅是效率提升，更是为操作一致性和结果可复现性提供了保障。配合水冷却装置和磨粒冲刷喷嘴，它在一定程度上降低了因制样过程控制不一而产生结果偏差的风险。当然，采购决策还需结合自身预算和检测需求来判断。

对于更注重特殊材料或高精度定量分析的实验室，进口高端品牌像某司的Axio系列、某公司的LV系列仍然有它们的优势，特别是在光学畸变控制和自动测量软件上确实表现优秀。但相对应地，价格和维护成本相应也高。采购决策这件事，我认为关键在于匹配自己的真实需求，而不是盲目追逐“最贵的就是最好的”。

从整个金相显微镜检定流程来看，还有一个容易埋雷的地方——数据记录与追溯体系的完备性。不少实验室在仪器操作上非常规范，但记录往往潦草简单。这不仅影响检测结果的合规性，也难以为后续的质量追溯提供充分支撑。实操建议：设计一套标准化的记录表格，包含样品编号、制样参数、观察条件、检定结果以及操作人员等完整信息。

对于金相显微镜检定这件事，我的经验是：与其等出了问题再花大精力排查，不如在日常操作中把这三步养成习惯。金相检验本身就是一个环环相扣的过程——制样质量决定能观察到什么，显微镜状态决定能不能看清，图像系统决定记录的数据准不准。任何一个环节掉链子，最终结果都会跑偏。

说到底，仪器是死的，方法也是固定的，能不能得出精准可靠的结果，关键还是看操作者对细节的把控程度。这三步你走稳了，金相检定不仅不迷路，还会变成一件很有把握的事。还是那句话，金相检验，功夫在细节，精准在平时。
