金相显微镜倒置设计有何讲究？这几点帮你快速判断成像质量

在材料科学、电子制造、金属加工等领域，金相显微镜是分析材料组织结构、检测缺陷、评估工艺质量的核心工具。而倒置金相显微镜因其独特的结构设计，正成为越来越多实验室和生产线的首选。南京崛宇精密仪器有限公司深耕金相检测领域近二十年，依托南京的科技资源优势，为电子行业、科研院所和制造企业提供成套检测方案。那么，倒置设计到底有什么讲究？如何快速判断一台倒置金相显微镜的成像质量？下面结合南京崛宇供应的MX63系列等典型设备，从五个关键维度拆解。

一、倒置设计的核心：样品放置与物镜保护

倒置金相显微镜最直观的区别在于光路反转：物镜位于载物台下方，样品直接平放在载物台上，观察面朝下。这种设计带来的好处是：

实操建议：判断一台倒置显微镜是否合格，先看最大样品重量和高度限制。南京崛宇提供的MX63L型号最大负载可达15 kg，配合32毫米调焦行程，能应对厚重金属件和电子模组。采购前可以带一块典型样品试放，检查载物台行程是否够用、移动是否平稳。

二、光学系统与物镜：无限远校正与平场性

成像质量的根本在于光学系统。现代倒置金相显微镜普遍采用无限远校正光学系统（如UIS2系统），物镜与成像透镜之间为平行光路，便于插入分光镜、偏光片等附件而不影响成像。判断成像质量时重点关注：

实操建议：用一块带有微细划痕的抛光金属标样，在50×或100×下观察视场中心与边缘的划痕清晰度差异。若边缘出现明显色边或失焦，说明平场性不足。同时快速切换物镜，检查是否有轻微偏移导致图像抖动。

三、照明系统：反射光的均匀性与多模式融合

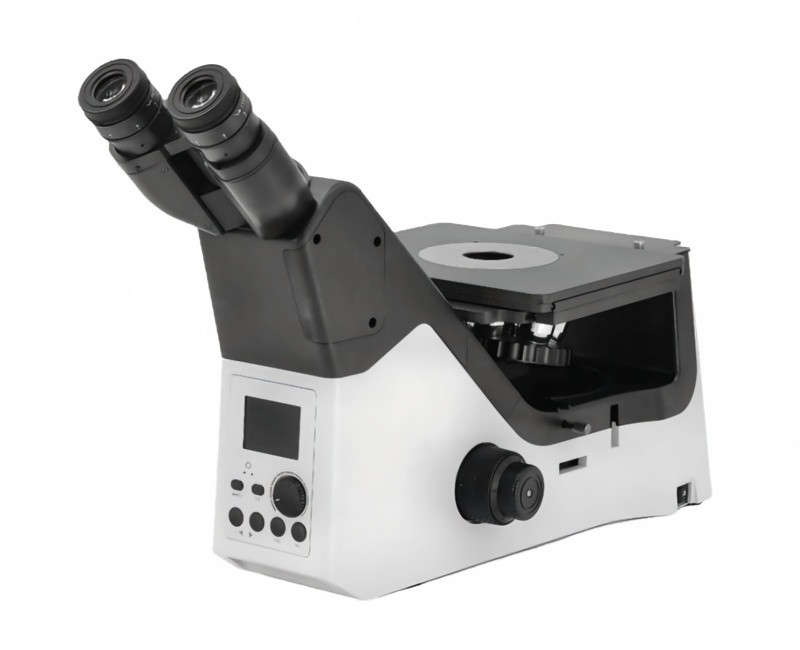

倒置金相显微镜依赖反射照明，照明质量直接决定图像对比度和细节还原。南京崛宇供应的MX63系列使用白光LED光源，并带有光强管理器，能保持长时间使用时亮度稳定不衰减。更关键的是其暗场照明设计：

实操建议：拿一块具有轻微氧化色斑的铜合金样品，分别用明场和暗场观察。优质暗场应能显示氧化区域的精细颗粒，而不是一片白晕。同时检查光源亮度调节是否线性，低倍到高倍切换时是否需要频繁手动调节（光强管理器应自动匹配物镜）。

四、机械稳定性与调焦精度：重复定位是硬指标

倒置显微镜的物镜从下往上移动，对Z轴机械结构要求极高。如果调焦机构有回程误差或漂移，高倍下图像会频繁失焦，检测效率大打折扣。南京崛宇的MX63系列具备以下机械特性：

实操建议：在100×物镜下聚焦一个清晰标记点，记录Z轴读数，然后上移载物台再回到同一读数，观察图像是否恢复清晰。反复三次，若位置偏差超过2微米，说明调焦机构间隙过大。同时用手轻推载物台，确认无晃动。

五、成像软件与自动化：从“看得见”到“看得全”

现代金相检测已不只是单张图像观察，更需要图像拼接、景深扩展、自动测量等软件功能。南京崛宇在供应硬件的同时，配套先进的图像分析系统：

实操建议：选择一个表面粗糙度较大的铸铁断口样品，开启EFI功能，设置上下限和步进，检查生成的全景图像是否自然无拼接痕迹。再尝试MIA拼接一个10 mm × 10 mm区域，观察软件识别图案的准确性和拼接速度。

我的观点：倒置金相显微镜不是“倒过来”那么简单

很多用户以为倒置显微镜只是把正置光路翻转，其实牵一发动全身。倒置设计对载物台承重、物镜防污染、照明均匀性、软件算法都提出了更高要求。南京崛宇精密仪器有限公司从2004年起专注金相检测成套仪器供应，不仅提供设备，更强调“管家式仪器服务”——从样品试制、实验室建设、设备选型到人员培训全程参与。这种服务模式恰恰匹配倒置显微镜的选型复杂性：不同行业（电子、金属、高分子）对成像模式的侧重点差异巨大，没有现场试测和方案定制，很容易买错配置。

总结判断清单：

南京崛宇精密仪器有限公司依托国家东部科技中心城市南京的资源，将“互联网+”思维与专业实力结合，为电子行业用户提供从不可见到可见、从单点观察到全景分析的完整解决方案。如果你正在评估倒置金相显微镜，不妨带着真实样品到南京崛宇的演示实验室走一趟，用上述五个方法快速验证成像质量，远比只看参数表更可靠。
