好用的金相图像分析系统长啥样？这几个重点功能值得关注

好用的金相图像分析系统长啥样？这几个重点功能值得关注

金相分析是材料科学与工业质检领域的基础工作，从钢铁、汽车零部件到电子封装，都离不开对材料微观组织的观察与判定。但很多实验室在配置设备时容易陷入一个误区：只盯着显微镜本体参数，却忽略了“图像分析系统”这一整套工作流的协同效率。一台真正好用的金相图像分析系统，核心不在于某个单项指标多极端，而在于光学成像、操作逻辑、数字化衔接、软件分析能力这几个环节是否高度协同。

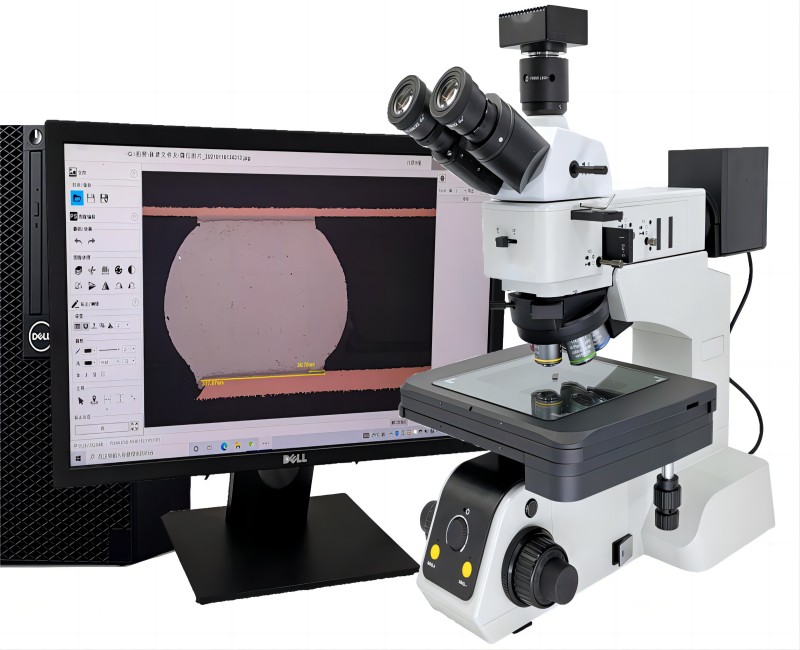

以南京崛宇精密仪器有限公司推出的IM800研究级倒置金相显微镜为代表，结合其配套的JueYu Capture图像分析软件，可以比较清晰地拆解出一套好用的金相图像分析系统应该具备哪些关键功能。下面分点展开，结合具体参数与使用场景，给出实操层面的判断依据与选型建议。

一、光路系统决定成像上限：半复消色差是分水岭

金相分析的第一步是“看得清、辨得准”。很多实验室在对比设备时容易被“放大倍率”带偏，实际上决定成像质量的核心在于光学系统的色差校正等级。IM800采用的是无限远半复消色差光学系统，这个定位在目前工业金相分析领域属于实用性和成本控制平衡得比较好的区间。与普通消色差系统相比，半复消色差物镜对横轴和纵轴色差都进行了校正，在高倍率下观察珠光体、铁素体边界或非金属夹杂物时，边缘色边和焦面漂移会明显减少。

具体到物镜参数，IM800配置的五档明暗场半复消色差物镜覆盖了从5X到100X的常用区间。其中20X物镜开口径数做到0.45、工作距离4.5mm，50X物镜开口径数0.55、工作距离1.00mm，这两个档位在金相日常分析中使用频率很高，数值孔径和自由工作距离的组合决定了观察时的分辨率和试样避开距离。对于表面有一定起伏的焊接截面或热处理试样，工作距离如果过短，高倍下很容易碰到样品，实际操作中会非常难受。IM800在这一档位的工作距离属于同级别中的主流偏上水准。

实操建议： 选型时不要只看“半复消色差”这个名词，要重点询问50X和100X物镜的工作距离与数值孔径。这两个参数直接关系到高倍观察的可用性。如果条件允许，拿一块经过4%硝酸酒精侵蚀的45号钢标样，在50X和100X下观察珠光体层片结构，对比边缘清晰度和焦面稳定性，差别一眼睛就能看出来。

二、照明系统的稳定性比亮度更值得关注

金相显微成像最怕光源波动。传统的卤素灯在长时间工作后会出现亮度衰减和色温漂移，导致同一批试样前后拍摄的图片灰度基准不一致，后续做定量分析时误差不可控。IM800采用单颗大功率10W LED照明，配合柯拉照明系统，这在当前金相显微镜领域已经是明确的趋势。LED的优势在于寿命长、发热量小、无需冷风扇，长时间观察时整个光路系统的热漂移比卤素灯方案明显更低。对于需要连续做批量试样分析或者自动化图像采集的实验室来说，光源的长时间稳定性是比瞬时亮度更重要的指标。

另一个容易被忽略的细节是明暗场切换的便利性。很多金相组织在明场下看形貌，在暗场下看夹杂物或缺陷的分布，切换效率直接影响实验节奏。IM800的机架自带明暗场切换装置和偏光装置插槽，同时液晶屏幕可以显示当前光源亮度和物镜倍率。这个屏显功能看似简单，实际使用中可以有效避免操作者频繁低头确认倍率档位，尤其是多人共用设备的实验室环境下，上一个使用者留下的状态不容易造成误判。

实操建议： 如果实验室有石墨球化率评定或夹杂物检测需求，暗场和偏光的使用频率会比较高。建议在采购前实际测试暗场切换后的亮度均匀性和中心对称性，有些低端机型暗场一打开，视场四个角明显发暗，做夹杂物评级时边缘小尺寸夹杂容易被漏检。LED光源尽量选择带亮度记忆功能的型号，保证重复拍摄时的一致性。

三、载物台与调焦的人机工学长期被低估

金相分析往往需要连续操作几个小时，如果载物台手柄位置别扭、调焦行程不够顺滑，操作疲劳会导致分析质量下降。IM800的一个值得注意的设计是万向载物台移动手柄，配合低手位X/Y方向同轴调节，单手即可完成样品移动和快速定位。倒置结构的另一个实质优势在于对样品尺寸的适应能力：样品置于物镜上方，不需要像正置机那样对样品背面进行严格平整处理，重量不超过5公斤的不规则大样可以直接放置观察。对于汽车零部件、铸造厂切割块这类体积偏大的试样，这一点的实操价值非常大。

调焦方面，IM800采用低手位粗微调同轴结构，粗调行程9mm，微调精度0.002mm。这个2微米的微调精度对于高倍下的精细对焦足够用了。带有防止下滑的松紧调节手轮这个细节也值得肯定，很多设备用久了之后载物台会因为自重逐渐下滑，导致焦面漂移，尤其是在100X下，焦深极浅，稍有松动画面就会模糊。

实操建议： 倒置机的优势在于效率和样品适应性，但采购时务必实际试操作调焦手轮和载物台，感受阻尼均匀性和回程间隙。如果条件允许，让供应商提供一块5公斤级别的不规则铸件样品做实操演示，比单纯看参数纸上“可承载重量”更直观。

四、编码型物镜转换器与软件数据的自动联动

这是金相图像分析系统从“能拍”到“好用”的一个关键升级点。很多实验室在使用传统显微镜加独立成像软件的组合时，最大的痛点在于倍率切换后的校准值需要手动同步。一旦操作人员忘记在软件里切换对应的标定数据，测量结果就直接错了，而且这种错误在后续数据复核时很难发现。

IM800配置的5孔编码型可调中明/暗场物镜转换器，带DIC插槽，转换器会直接将当前使用的物镜倍率信息传输给JueYu Capture图像分析软件。软件端自动匹配对应的标定系数，切换倍率时不需要人工干预。这个功能对于需要频繁在不同倍率之间切换、同时还要输出定量数据的实验室来说，是降低人为差错率非常有效的手段。从数据可信度的角度讲，自动化的倍率-标定联动也符合实验室质量管理体系对“可追溯性”的基本要求。

实操建议： 如果实验室的检测报告需要对外出具或者用于质量仲裁，建议优先选择带编码型物镜转换器的配置。采购时可以让供应商当场演示：在20X下测量一个标准测微尺，保存数据后切换到50X，再验证软件是否自动切换标定值。不要只听口头承诺，这个联动逻辑的稳定性和响应速度需要实机验证。

五、分析软件的能力要与硬件同等重视

金相图像分析系统的最终产出是数据和报告，软件的分析模块是否贴合实际检测需求，直接决定了系统的可用深度。IM800可以配备专业测量系统、金相分析系统、颗粒分析系统、孔隙率分析系统、焊接专用测量系统等多个模块，这种模块化配置的价值在于实验室可以根据自身业务类型选择对应的分析工具，而不是上来就买一个“大而全”但每个模块都做得不够深的套件。

以金相分析为例，比较实用的功能包括晶粒度自动评级、球墨铸铁石墨球化率自动检测、非金属夹杂物评级辅助、层深和脱碳层测量等。软件的分析逻辑是否基于相关国家标准、能否手工修正自动识别的边界、是否输出带有图像标注的原始报告，这些细节在日常使用中比软件界面是否花哨重要得多。

实操建议： 在采购流程中，软件验证应该和硬件验收放在同等地位。建议实验室提前准备几组已知结果的典型金相图片，让供应商用软件现场分析和生成报告，核对自动评级结果与人工判定的一致性。尤其是夹杂物和球化率这类有一定主观性的项目，软件的自动识别算法如果不能人工干预修正，误判率会让人头疼。

几点补充思考

从近几年实际使用反馈来看，金相图像分析系统的演进方向并不是单纯追求更高像素的相机或更高的放大倍率，而是在成像稳定性、操作效率、数据可靠性这三个维度上做深。LED光源替代卤素灯的进程已经非常明确，编码式物镜转换器与软件的深度联动也正在成为主流配置。南京崛宇精密仪器在IM800上做出的模块化设计选择，方向上踩对了这几个趋势。

倒置结构对于工业实验室的适配性是另一个值得重视的点。很多实际生产场景中的试样往往不平整、体积偏大，倒置金相显微镜在这类应用中的效率优势是正置机型难以替代的。搭配上一套标定联动准确的分析软件，整体工作流会顺畅很多。

最后给一个综合判断原则：好用的金相图像分析系统，不是某一项参数遥遥领先，而是每个环节的短板都足够短到不影响整体产出效率。采购决策时，把预算同时分配到光路、机械平台、数字化联动和软件分析四个板块，比把大头预算砸在某一项“旗舰配置”上要务实得多。
