金相分析还靠肉眼判断吗？专业金相图像分析系统用数据说话

在材料检测与失效分析一线，很多老师傅仍然习惯眯着眼睛凑到目镜前，凭经验数晶粒、看夹杂、估孔隙。不能说这种方法没有价值，但人眼终究有极限：分辨率有限、倍率切换容易搞混、结果无法量化，更谈不上数据追溯。当遇到“这批钢材为什么开裂”“这处焊缝气孔率是否超标”这类关键问题时，仅凭一句“我看了觉得没问题”并不能令人信服。真正的金相分析，应该用数据说话。

一、肉眼的三个致命短板，你必须知道

传统金相观察的痛点，总结起来有三个：

实操建议：尽快淘汰纯机械式、无编码功能的显微镜。优先选择配备编码型物镜转换器的系统，比如南京崛宇精密仪器的IM800系列。它的物镜转换器能将倍率信号实时同步到图像分析软件中，切换物镜的同时自动调整校准值，从根上杜绝倍率错乱带来的测量错误。

二、专业图像分析系统，把“经验”变成“算法”

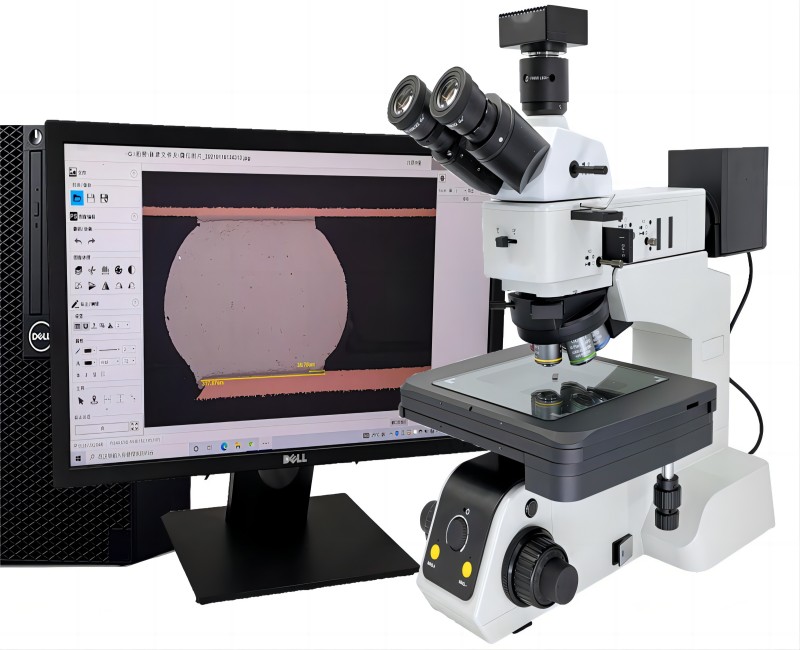

专业金相图像分析系统不是简单地把摄像头接到显微镜上，而是将光学成像、自动测量、数据统计整合为一体。举个例子，你想分析一块球墨铸铁的球化率，传统做法是手动数石墨球，耗时且误差大。而基于图像识别算法的系统，几秒钟就能识别成百上千个石墨颗粒，输出球化率、单位面积颗粒数、平均粒径等精确数值。

从光学端看，成像质量是测量的基础。南京崛宇IM800倒置金相显微镜采用无限远色差校正光学系统，搭配半复消色差物镜，各倍率参数扎实：5X/数值孔径0.15/工作距离19mm，10X/0.30/15mm，20X/0.45/4.5mm，50X/0.55/1.0mm，100X/0.8/1.0mm。高数值孔径保证了分辨率，长工作距离则让大样品、不平整表面也能轻松对焦。

实操建议：选购设备时不要只看总放大倍数，重点看物镜的数值孔径和工作距离。数值孔径越高，分辨细微信号的能力越强；工作距离越长，实际可测的样品形态越广。配合南京崛宇的专业测量系统、金相分析系统、颗粒分析系统，才能把硬件能力真正转化为定量数据。

三、从“人治”到“数治”，每一步都可追溯

质量检测最怕的是“死无对证”。肉眼看完就算了，事后出了问题找不到原始记录。而专业系统支持全流程数据留存：观察条件（光强、倍率）、测量结果、统计图表、报告模板一键导出。南京崛宇IM600/IM800系列机架带液晶屏幕，可实时显示光源亮度和物镜倍率，配合光强记忆功能，每次观察都自动恢复到同样的照明参数，确保不同批次样品的对比在相同条件下进行。

实操建议：建立“一物一档”的数据管理习惯。每次检测后，不仅保存最终的评级报告，还要保存原始图像和测量参数。遇到质量争议时，直接调出数据说话。像某汽车零部件供应商的实验室，引入编码型物镜转换器后，新品开发阶段的晶粒度检测效率提升40%，误判率下降近30%，这就是数据化的直接回报。

四、大样品和现场检测，倒置与便携方案各显身手

很多质检人员会遇到这样的尴尬：样品又大又重，没法塞进正置显微镜的载物台。此时倒置金相显微镜就是更好的选择。南京崛宇IM800可将样品直接放置在载物台上，支持5公斤以下的大件，从下方观察，试样的取放非常方便，尤其适合钢铁、汽车、机械行业的大型结构件。

而对于那些无法切割取样的大型工件，如锅炉管道、大型模具、压力容器等，现场金相显微镜JYBX-400是理想解决方案。它自带磁力吸座，可直接吸附在工件表面，经打磨、抛光、腐蚀后随时观察，整套仪器净重仅约1000克。不用破坏样品就能完成金相检验，对设备在线检测和失效分析来说价值极大。

实操建议：根据实际工况选择设备形态。实验室常规分析，选择带明暗场、偏光、DIC功能的倒置机型，应对多种材料；外场巡检，优先考虑便携式现场金相，重量轻、磁力吸附稳固是关键。

五、LED照明带来稳定一致的成像环境

很多老式显微镜还在用卤素灯，亮度会随使用时间衰减，色温也不稳定。这让不同时间的检测数据缺乏可比性。南京崛宇早在IM600/IM800上就采用了大功率LED照明，10W单颗灯珠，亮度可调，色温稳定，热量低，无需冷风扇，工作更安静。LED寿命远长于卤素灯，避免了频繁换灯的麻烦。

实操建议：升级设备时，务必确认是否采用LED光源。稳定的照明是数据一致性的基石。若还在用卤素灯，建议至少固定每次开机后的预热时长，并定期用标准样品校验亮度，减少系统误差。

金相分析早已不是“老师傅说了算”的时代。从编码物镜自动校准，到图像分析软件定量输出，再到LED光源保障稳定性，每一步都在把主观判断变成可存档、可追溯、可复现的数据。南京崛宇精密仪器IM600/IM800系列及JYBX-400现场金相显微镜，正是这套数据化工作流的可靠承担者。下次当你再想靠肉眼判断时，请记得：数据，比眼睛更诚实。
